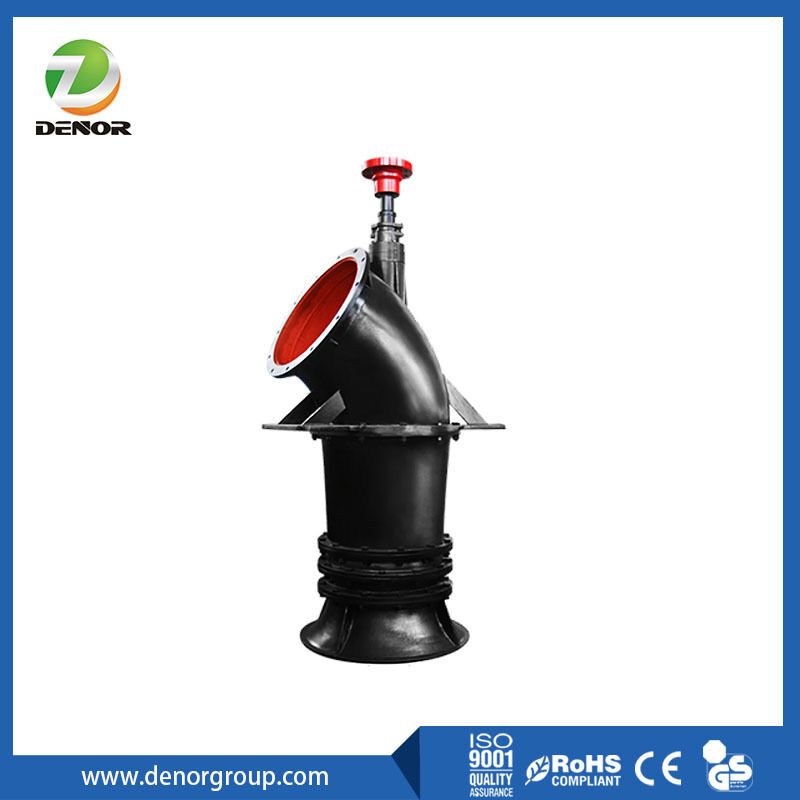

Pompa osiowa pionowa ZLB
Pionowa pompa osiowa ZLB to mała i średnia pompa osiowa opracowana przez firmę Denor. Ta seria produktów ma szerokie spektrum zastosowań, dobre parametry hydrauliczne i nowatorską konstrukcję, charakteryzuje się wysoką wydajnością, dobrą odpornością na kawitację, łatwą instalacją i konserwacją; jednocześnie, w połączeniu z najnowszą technologią kontroli informacji, można skonfigurować niezależnie opracowany inteligentny system pomp wody z funkcją automatycznego monitorowania.
Zastosowanie
Ta seria produktów może być używana doczystej wody lub innych cieczy o właściwościach fizycznych i chemicznychzbliżonych dowodyktórej temperatura medium transportowego nie przekracza50ºC. Są szeroko stosowane w dużych projektach gospodarki wodnej, nawadnianiu gruntów rolnych, transporcie wody przemysłowej. Elektrownie cieplne transportują wodę obiegową, stocznie, zaopatrzenie w wodę i odwadnianie miast oraz projekty odwracania wody.
Tabela parametrów wydajności (niski podnoszenie i duży przepływ)
| Model |
Wydajność(m³/s) |
Kąt instalacji |
Wysokość podnoszenia(m) |
Sprawność pompy(%) |
Moc wału(kW) |
Prędkość(obr/min) |
Średnica zewnętrzna wirnika(mm) |
| 1200ZLB-125 |
3.16 |
-6 |
3.5 |
84.2 |
127.6 |
490 |
970 |
| 3.36 |
-4 |
3.9 |
84.5 |
150.4 |
| 3.67 |
-2 |
4.1 |
85.1 |
174.8 |
| 4.17 |
0 |
4.1 |
85.5 |
196 |
| 4.41 |
2 |
4.4 |
85.7 |
219.6 |
| 4.68 |
4 |
4.6 |
84.7 |
247.8 |
Tabela materiałowa konfiguracji standardowej
| Opis części |
Woda |
Ścieki |
| GB |
ASTM |
GB |
ASTM |
| Stożek ssący |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Korpus łopatki kierującej |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Wirnik |
HT250 |
A4835 |
ZG07Cr19Ni10 |
CF8 |
| Komora wirnika |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Rura wygięta wylotowa |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Tuleja wału |
06Cr19Ni10 |
304 |
14Cr17Ni2 |
431 |
| Wał |
40Cr |
5140 |
20Cr13 |
A276-420 |
| Sprzęgło |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Łożysko prowadzące |
Łożysko gumowe |
/ |
Łożysko Thordon |
/ |
| Dławik |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Uszczelnienie dławika |
PTFE |
/ |
PTFE |
/ |
| Łożysko promieniowe oporowe |
Łożysko toczne |
/ |
Łożysko toczne |
/ |
| Podstawa silnika |
Q235B |
A36 |
Q235B |
A36 |
| Napęd podstawy |
HT250/Q235B |
A4835/A36 |
HT250/Q235B |
A4835/A36 |
Zalety produktu
Wysoka wydajność i oszczędność energii:
model hydrauliczny jest zaprojektowany w oparciu o teorię przepływu 3D i obliczony za pomocą symulacji obliczeniowej CFD, z najlepszą wydajnością w teorii. Elementy hydrauliczne są wykonane z metalowej formy, precyzyjnie odlewana forma łopatki kierującej jest obrabiana przez CNC; korpus łopatki kierującej i odlew stożka ssącego są odlewane z piasku żywicznego, solidny kanał przepływu jest całkowicie zgodny z rysunkami konstrukcyjnymi, z wyższą wydajnością i szeroką strefą wysokiej wydajności.
Wysoka niezawodność:
konstrukcja kanału wlotowego jest rozsądna, woda wlotowa jest jednolita bez wirów, z płynną pracą, absolutną koncentrycznością wału pompy, a doskonałe wyważenie statyczne części wirnika zapewniają, że pompa ma niskie wibracje i niski poziom hałasu podczas pracy z dużą prędkością.
Zaawansowana technologia:
wszystkie części wykorzystujące metalową formę, precyzyjne odlewanie, jakość części jest niezawodna.
Niskie koszty konserwacji:
rozsądna konstrukcja, wygodny montaż i demontaż oraz prosta konserwacja.
Zarządzanie zapasami:
rozsądne zarządzanie zapasami, krótki czas realizacji, szybka dostawa.
Automatyczne monitorowanie:
Wyposażony w inteligentny system pomp wody opracowany niezależnie, z funkcją automatycznego monitorowania.
