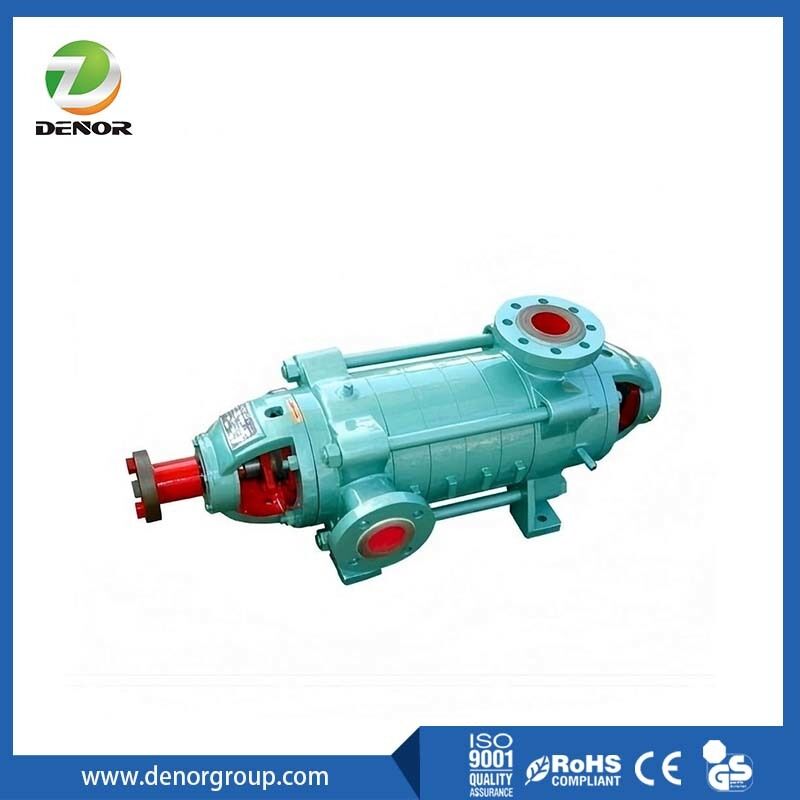

Pozioma, odśrodkowa pompa wielostopniowa MD
Pozioma, odśrodkowa pompa wielostopniowa serii MD to pozioma, jednostopniowa, wielostopniowa pompa odśrodkowa. Przyjmuje model hydrauliczny produktów o wysokiej wydajności i oszczędności energii, zalecanych przez kraj i zajmuje wiodącą pozycję w branży. Posiada zalety wysokiej wydajności, szerokiego zakresu wydajności, bezpiecznej i stabilnej pracy, niskiego poziomu hałasu, długiej żywotności: wygodnej instalacji i konserwacji.
Znaczenie modelu i warunki zastosowania wielostopniowej pompy odśrodkowej MD do eksploatacji górniczej:
Na przykład: MD155-67x9
MD—to wielostopniowa pompa odśrodkowa do górnictwa
155—Punkt projektowy przepływu pompy wynosi 155 m3/h
67—to jednostopniowy punkt projektowy pompy z wysokością podnoszenia 67 m
9—Liczba stopni pompy wynosi 9
Seria Dma zastosowanie do prac zaopatrzenia w wodę i odwadniania w kopalniach, zakładach i miastach. Temperatura cieczy nie powinna przekraczać 80℃.
Seria MDpozioma, odśrodkowa pompa wielostopniowa może być stosowana do transportu medium o zawartości cząstek stałych mniejszej niż 1,5% i wielkości cząstek nie większej niż 0,5 mm. Specjalnie oferowana do neutralnej wody kopalnianej i innych podobnych ścieków. Temperatura cieczy powinna wynosić od -20℃ do 80℃.
Seria DFmoże być używana do transportu cieczy korozyjnych zawierających cząstki stałe. Zakres temperatur cieczy: -20℃-105℃
Seria DGma zastosowanie do zaopatrzenia w wodę w kotłach niskiego/średniego/podwyższonego ciśnienia, a także do zaopatrzenia w wodę i odwadniania pod wysokim ciśnieniem w zakładach lub miastach. Zakres temperatur cieczy: -20℃-150℃
Zastosowanie:
Odśrodkowa pompa wodna serii MD służy do transportu neutralnej wody mineralnej (wielkość cząstek mniejsza niż 0,5 mm) i innych podobnych ścieków o zawartości cząstek stałych nie większej niż 1,5%, a temperatura transportowanego medium nie przekracza 80 ℃, nadaje się do hut stali, odwadniania kopalń, transportu ścieków i innych okazji.
1. W warunkach czystej wody (z cząstkami stałymi mniejszymi niż 0,1%) nie ma większych napraw po 5000 godzin pracy, a spadek wydajności nie przekracza 6%;
2. W warunkach ścieków zawierających cząstki stałe od 0,1% do 1%, praca przez 3000 godzin bez większych napraw, spadek wydajności nie przekracza 5%;
3. W warunkach ścieków zawierających cząstki stałe od 1 do 1,5%, praca przez 2000 godzin bez większych napraw, spadek wydajności nie przekracza 6%.
Struktura:
1. Część statora składa się głównie z sekcji przedniej, środkowej, kierownicy, sekcji tylnej, ramy łożyska, osłony komory równoważącej i innych części, które są zintegrowane z prętami i nakrętkami. Obie strony sekcji przedniej i tylnej są mocowane do podstawy pompy za pomocą śrub i nakrętek.
2. Elementy wirnika składają się głównie z wirnika, tulei zatrzymującej wirnik, tulei zatrzymującej równoważenie, tarczy równoważącej i części tulei wału, które są dokręcane małymi okrągłymi nakrętkami i mocowane na wale za pomocą płaskich klinów, aby zapobiec obracaniu. Cały wirnik jest podparty na łożyskach na obu końcach. Wirnik jest połączony bezpośrednio z silnikiem elektrycznym za pomocą elastycznego sprzęgła kołkowego.
3. W celu kompensacji rozszerzalności, między ostatnim stopniem a blokiem równoważącym instalowana jest podkładka zębata. Ta część powinna zostać wymieniona podczas remontu pompy.
4. Odporna na zużycie, wielostopniowa pompa odśrodkowa do górnictwa wykorzystuje urządzenie hydraulicznego równoważenia tarczowego, które może całkowicie i automatycznie równoważyć siłę osiową. Urządzenie składa się z czterech części: płyty równoważącej, tarczy równoważącej, tulei równoważącej i tulei zatrzymującej równoważenie.
Dane parametrów:
| Natężenie przepływu |
3,7-1350m3/h |
| Wysokość podnoszenia |
49-1800m |
| Wydajność |
32%-84% |
| Waga |
78-3750kg |
| Moc silnika |
3-1120kw |
| Zapas kawitacyjny |
2,0-7,0m |
